实验1.1： 初试自动加工

实验目的

了解回原点的目的；

掌握自动加工操作；

掌握仿真软件中工件测量的方法。

实验内容

A.机床接通电源回原点后，完成自动加工，并测量工件尺寸。

B.机床接通电源，不回原点直接进行自动加工。

实验步骤

• 实验项目A

---

---

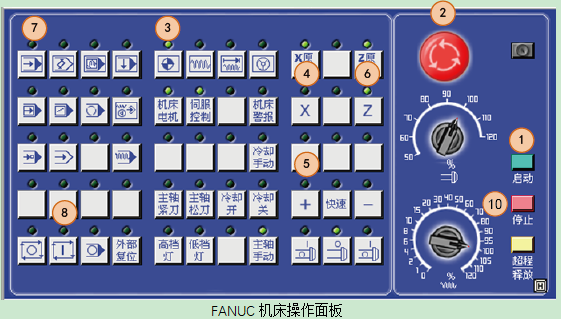

1.按下“①”系统启动按钮;

2.松开“② ”紧急停止旋钮；

3.点击选择“③ ”回原点模式；

4.点击选择“④ ”X轴方向；

5.点击 “⑤ ”，X轴回原点，至X轴原点灯亮 ；

6.点击选择“⑥ ”Z轴方向； 点击 “⑤ ”，Z轴回原点，至Z轴原点灯亮 ；

7.点击选择“⑦ ”自动加工模式；

8.点击“⑧ ”循环启动按钮，开始自动加工，观察机床加工过程，直至自动加工结束；

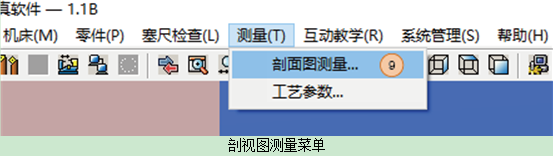

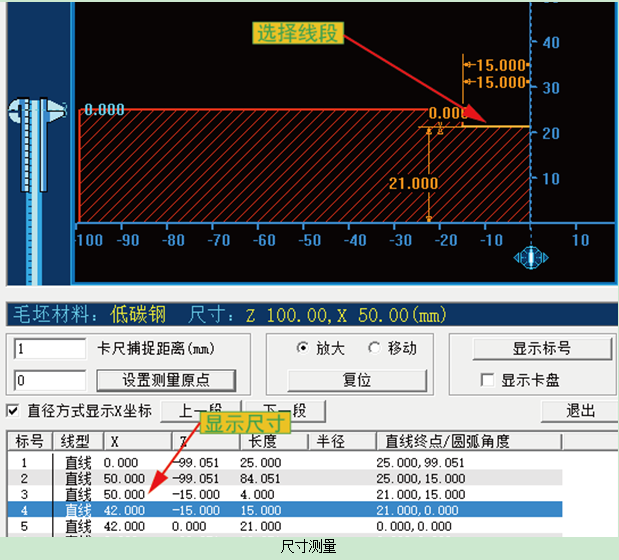

9.点击菜单栏上的“⑨ ”测量——剖面图测量，在弹出的对话框“是否保留半径小于1的圆弧”上点“否”，在剖面图上点击加工完成的线段，可以查看线段有关尺寸；

10.按下紧急停止旋钮；

11.按下“⑩ ”系统停止按钮。

• 实验项目B

---

---

1.按下“①”系统启动按钮;

2.松开“② ”紧急停止旋钮；

3.点击选择“⑦ ”自动加工模式；

4.点击“⑧ ”循环启动按钮，开始自动加工，观察机床加工过程，直至自动加工结束；

5.按下紧急停止旋钮；

6.按下系统停止按钮。

实验报告

1.实验A是否顺利完成：     是/否

2.实验B是否顺利完成：     是/否

3.实验A工件加工部位测量的直径是：（     ）mm

4.实验A工件加工部位测量的长度是：（      ）mm

5.实验B的报错信息是：（      ）

6.回零的时候是先回（      ）轴，再回（      ）轴
