实验1.1： 初试自动加工
实验目的
- 熟练掌握回零操作方法；
- 掌握自动加工操作；
- 掌握仿真软件中工件测量的方法。
实验内容
- A.打开项目1.1A，接通电源后，直接选择自动模式，自动加工。
- B.打开项目1.1B，接通电源后，先回原点，后自动加工。然后测量。
实验步骤

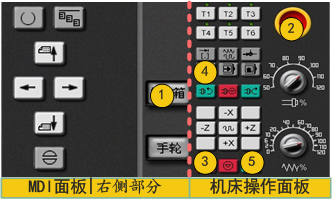

- 实验项目A
1. 点击按钮“操作箱”；
2. 松开紧急停止旋钮；
3. 点击操作面板上的复位键，使得CRT面板右上角的标志消失；
4. 点击选择自动加工模式；
5. 点击循环启动按钮，观察机床情况。

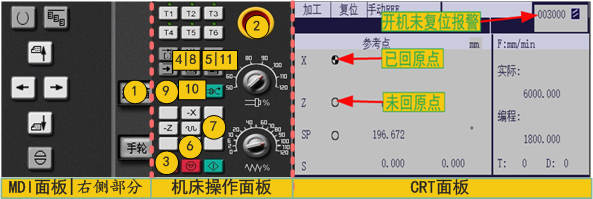

- 实验项目B
1. 点击按钮“操作箱”；
2. 松开紧急停止旋钮；
3. 点击操作面板上的复位键，使得CRT面板右上角的标志消失；
4. 点击按钮“手动操作”，使其处于按下状态；
5. 点击按钮 “回参考点”，使其处于按下状态；
6. 按住X轴正向进给键，观察X轴的回零灯变为“已回原点”状态；
7. 按住Z轴正向进给键，观察Z轴的回零灯变为“已回原点”状态；
8. 点击按钮“手动操作”，使其处于按下状态，同时“回参考点”按钮弹出；
9. 点击“主轴正转”按钮；
10.然后点击“主轴停止”按钮；
11.点击“回参考点”按钮，主轴SP的回零灯复位，显示图标同X轴回零灯；
12.按实验A的方式，进入“自动加工模式”，开始自动加工。
实验报告
- 1.实验A是否顺利完成：
- 2.实验B是否顺利完成：
- 3.实验A的报错信息是：（ ）
- 4.实验B工件加工部位测量的长度是：（ ）mm
- 5.实验B工件加工部位测量的直径是：（ ）mm
- 6.CRT面板上的SP表示的是：
- 7.回零的顺序是：
