时间继电器：是一种利用电磁原理或机械动作原理实现触头延时接通或断开的自动控制电器。根据触头延时的特点，分为通电延时与断电延时两种。

通电延时：指时间继电器的电磁线圈通电后，其触头延时动作。

断电延时：是指在电磁线圈断电后，触头延时动作。

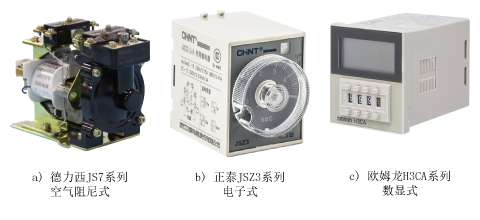

外形与分类

时间继电器的种类很多，常用的主要有电磁式、电动式、空气阻尼式、晶体管式等。 按构成原理分：电磁式、电动式、空气阻尼式、晶体管式和数字式；按延时方式分：通电延时型和断电延时型。

通电延时动作型：接受输入信号后延迟一定的时间，输出信号才发生变化。当输入信号消失后，输出瞬时复原。

断电延时动作型：接受输入信号时，瞬时产生相应的输出信号。当输入信号消失后，延迟一定的时间，输出才复原。

空气阻尼式时间继电器又称为气囊式时间继电器，主要由电磁系统、延时机构（气室）和触头系统及传动机构等组成； 空气阻尼式时间继电器的动作时间由空气通过小孔节流的原理来控制的，靠空气阻尼作用实现延时。

电子式时间继电器采用晶体管或集成电路和电子元件等构成。 电子式时间继电器具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点， 适用于各种要求高精度、高可靠性的自动控制场合。

符号

时间继电器符号如下图所示。

晶体管式时间继电器

晶体管式时间继电器又称为半导体时间继电器或电子式时间继电器， 具有机械结构简单、延时范围宽、正整定精度高、体积小、耐冲击、耐振动、消耗功率小、调整方便以及寿命长等优点， 目前发展迅速，已经成为时间继电器的主流产品，应用越来越广泛。

1、晶体管式时间继电器结构组成

JS20系列晶体管式时间继电器的外形如图9-9所示，它具有保护外壳，其内部结构采用印刷电路组件。 安装和接线采用专用的插接座，并配有带插脚标记的下标牌作接线指示，上标盘上装有发光二极管作为动作指示。 结构形式有外接式、装置式和面板式三种。

2、晶体管式时间继电器分类

晶体管式时间继电器按结构分类有阻容式和数字式，按延时方式分类有通电延时型、断电延时型和带瞬动触点的通电延时型。

3、晶体管式时间继电器型号

晶体管式时间继电器常用型号有JS20、JS13、JS14、JS14P和JS15等系列。

4、适用场合

电磁式时间继电器不能满足要求，要求的延时精度高，或者控制回路相互协调需要无触点输出等情况。
