情景引入

在生产实际中，许多生产机械往往要求运动部件可以正、反两个方向运动，如机床工作台的前进与后退， 主轴的正转与反转，起重机的上升与下降等，这就要求电动机能够实现正、反双向旋转运动。

现场已有380V三相交流电源一个、DZ47-32/3P D20 380V低压断路器一个，Y112M-4三相异步电动机一个，其中电动机额定电压380V、额定电流8.8A， 额定频率50Hz、额定功率4kW、额定转速为1440r/min。同时提供了一种实现电动机正反转控制的电气原理图、布置图及接线图，对该正反转电路控制原理进行分析， 且要求安装人员能按照布置图及接线图完成线路的安装调试。

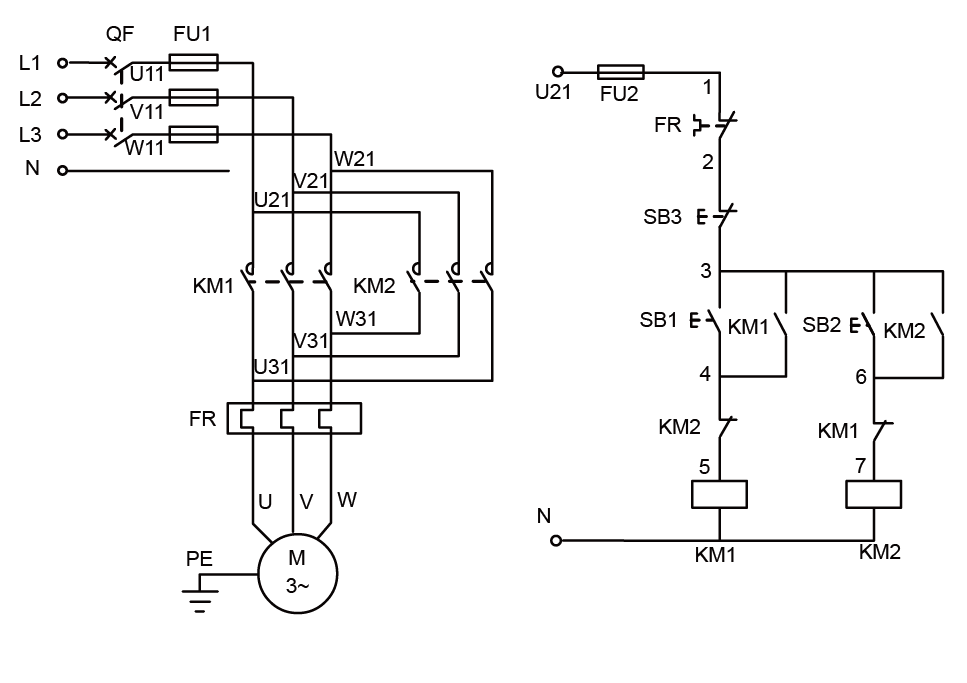

电气原理图

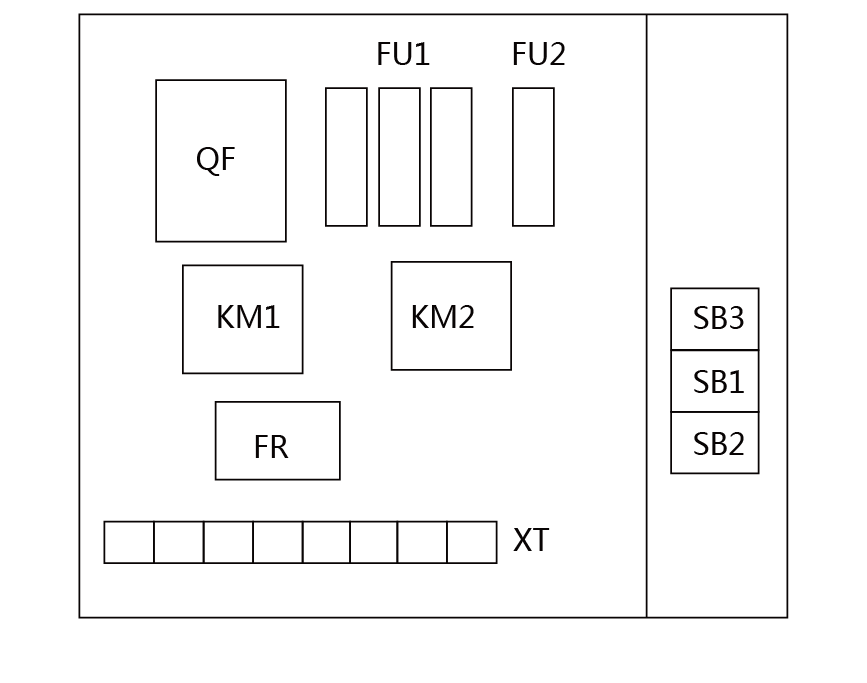

电器布置图

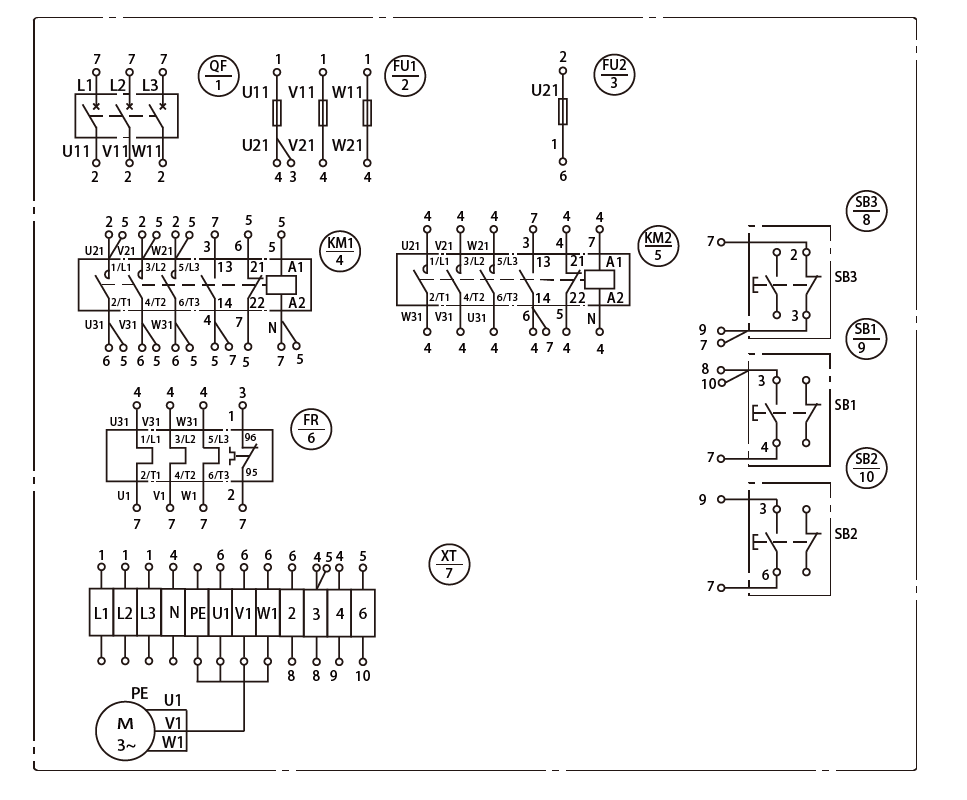

电气接线图
