情景引入

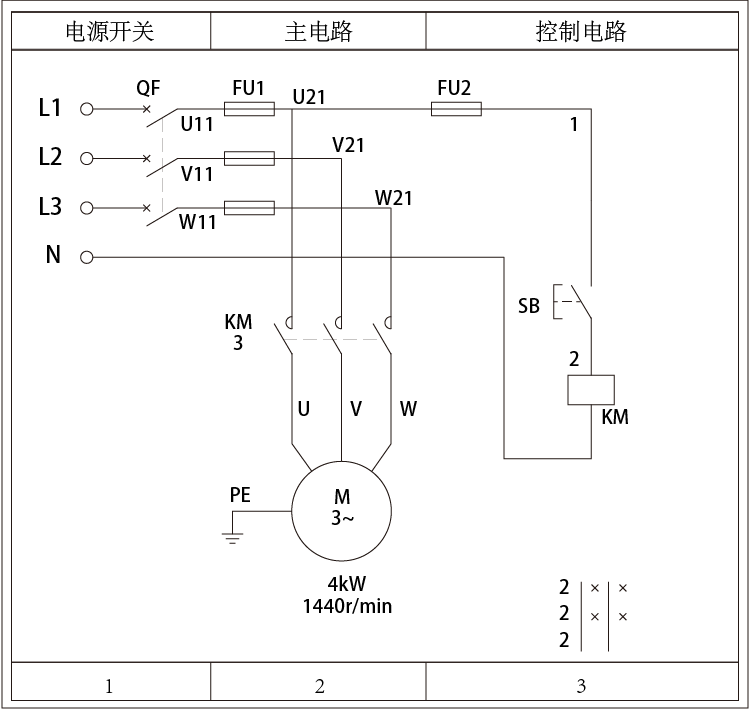

在机床刀架、横梁、立柱等快速移动和机床对刀等场合，常需要按下按钮，电动机就启动运转；松开按钮，电动机就停止运转，这种运转方式叫点动。 那么如何实现这种“一点就动，松开不动”的点动控制方式呢？

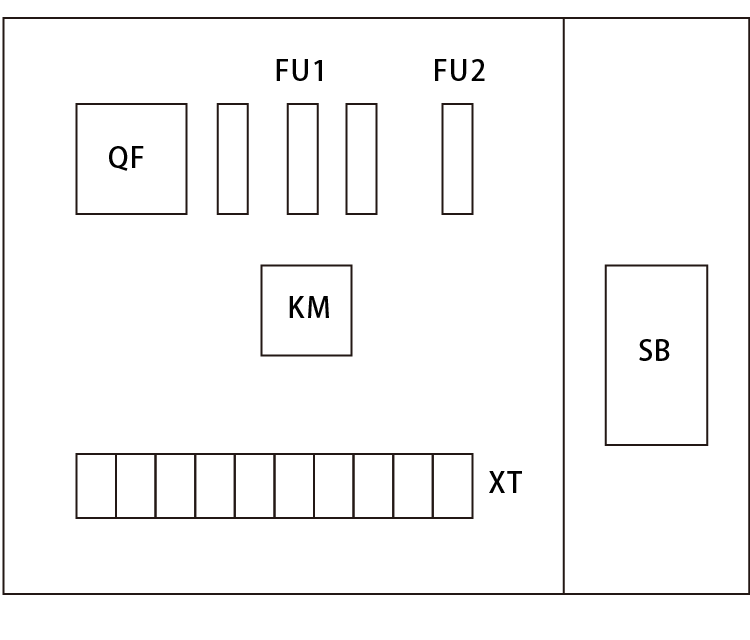

现场已有380V三相交流电源一个、DZ47-32/3P D20 380V低压断路器一个，Y112M-4三相异步电动机一个，其中电动机额定电压380V、额定电流8.8A， 额定频率50Hz、额定功率4KW、额定转速为1400rpm，安装人员需按照如下布置图和接线图完成安装。
