实验29.1 速度换接回路回路安装调试
实验目的
了解速度换接回路的工作原理。
能够完成速度换接回路安装调试。
实验内容

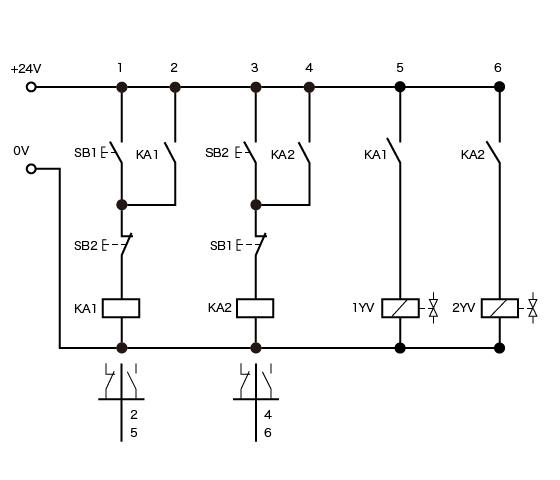

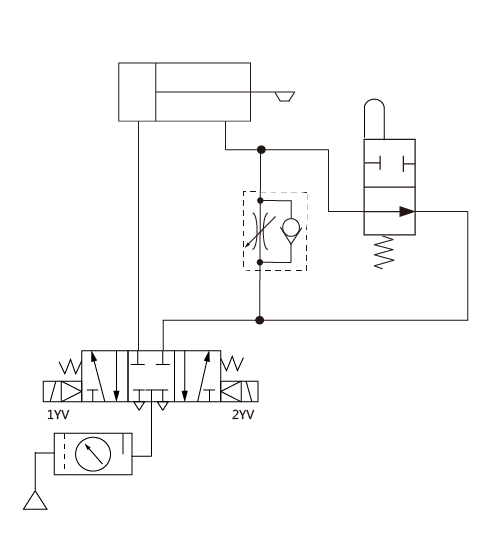

下图提供了速度换接回路气动回路和电气控制原理图,根据气动回路和电气控制原理图选择实验装置中所缺的气动元器件,选取气动管道及导线完成实验装置中缺少的气动回路和电气线路的连接,并系统上电进行调试运行。
要求:气缸在向右伸出运动的中途能够碰触到行程阀操作触头使行程阀动作。
实验步骤
1.识读气动回路原理图并分析回路
2.根据回路图完成所有气动管道和电气线路的连接
3.检查气动管路和电气线路是否连接完整
4.实验装置通电,打开空气压缩机电源起动,打开空气压缩机放气开关,使压缩空气进入三联件
5.拉出三联件减压阀手柄,顺时针旋转将气压调整至0.4~0.5MPA,调整完成后压下手柄锁住
6.操作按钮开关,观察气缸运行结果
7.调试结束后三联件减压阀压力调至0,关闭空气压缩机放气开关,再关闭电源开关,最后装置断电。
8.观察每个实验装置在操作过程中运行的结果,填写实验报告
课程名称: | 液压与气压传动 |
实验名称: | 1: 速度换接回路 |
分项实验名称: | 29.1 速度换接回路回路安装调试 |
学生姓名: | 张三 |
实验日期: | 2020年11月20日 |
实验目的: | 了解速度换接回路的工作原理 能够完成速度换接回路安装调试 |
实验内容: | 提供了速度换接回路气动回路和电气控制原理图,根据气动回路和电气控制原理图选择实验装置中所缺的气动元器件,选取气动管道及导线完成实验装置中缺少的气动回路和电气线路的连接,并系统上电进行调试运行 |
实验步骤: | 1.识读气动回路原理图并分析回路 2.根据回路图完成所有气动管道和电气线路的连接 3.检查气动管路和电气线路是否连接完整 4.实验装置通电,打开空气压缩机电源起动,打开空气压缩机放气开关,使压缩空气进入三联件 5.拉出三联件减压阀手柄,顺时针旋转将气压调整至0.4~0.5MPA,调整完成后压下手柄锁住 6.操作按钮开关,观察气缸运行结果 7.调试结束后三联件减压阀压力调至0,关闭空气压缩机放气开关,再关闭电源开关,最后装置断电 8.观察每个实验装置在操作过程中运行的结果,填写实验报告 |
实验数据和结果:
1、回路中通过按按钮SB1后,按下SB2后
A、1YA得电,气缸向右伸出B、2YA得电,气缸向右伸出
C、1YA得电,气缸向左缩回D、2YA得电,气缸向左缩回
2、气缸在向右伸出运动时,速度变化情况为_________。
3、气缸在向左缩回运动时,速度变化情况为_________。
4、回路中单向节流阀发在情况下起到节流调速作用。
A、气缸伸出过程中未碰触行程阀时 B、气缸在伸出过程中碰触到行程阀时
C、气缸缩回过程中未碰触行程阀时 D、气缸在缩回过程中碰触到行程阀时
