实验10.3 单向节流阀控制的回油节流调速回路安装

实验目的

会识读单向节流阀控制的回油节流调速回路原理图，并分析其节流调速原理。

会根据单向节流阀控制的回油节流调速回路原理图进行液压回路安装与调试。

实验内容

下图为单向节流阀控制的回油调速回路的原理图，实验装置中已经给定单向节流阀控制的回油节流调速回路中所需的元器件，根据原理图完成回路的安装与调试。

结合实验运行的结果，对回路控制原理进行分析，了解液压缸在左右移动时如何进行节流调速的。

（设回路中溢流阀调至最紧状态的压力为100bar,为合适的系统压力）

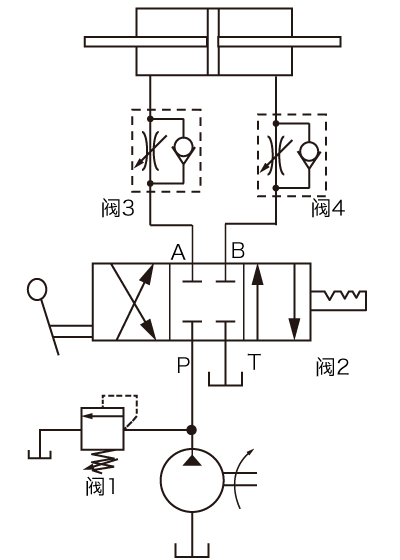

液压回路原理图

实验步骤

1.阅读实验报告

2.完成所以液压元器件的管路连接

3.检查管路连接是否完整

4.通电启动前，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态

5.装置通电，运行液压泵电动机 ，顺时针旋转(单击鼠标右键)溢流阀手柄调至最紧状态

6.按下列步骤进行操作：

①阀3和阀4均调至刻度为3，向左向右扳动手柄实现液压缸活塞杆左右移动

②阀3调至刻度为1 ，阀3调至刻度为4，向左向右扳动手柄实现液压缸活塞杆左右移动

③阀3调至刻度为4 ，阀3调至刻度为1，向左向右扳动手柄实现液压缸活塞杆左右移动

7.调试完成后先逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，然后停止液压泵工作，最后装置断电。

8.观察实验装置在操作过程中运行的结果，填写实验报告。
