保持型接通延时定时器TONR

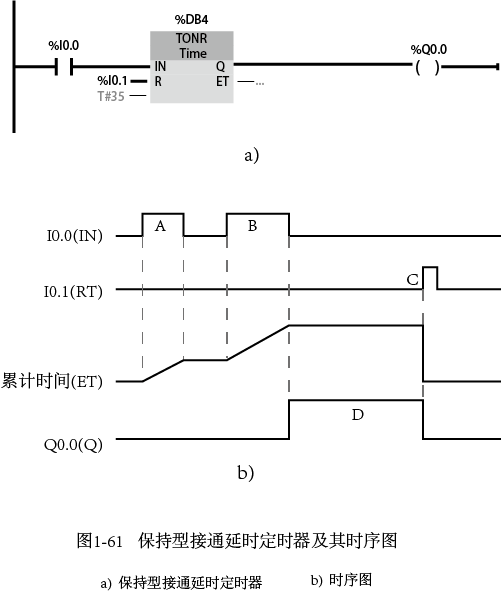

指令格式

脉冲定时器中的“%DB4”表示定时器的背景数据块，TONR表示保持型接通延时定时器。

指令说明

起动：

当定时器的输入IN从“0”到“1”时，定时器起动开始定时(见图中波形A和B)，当输入IN变为“0”时，定时器停止工作并保持当前计时值（累计值)。当定时器的输入IN又从“0”变为“1”时，定时器继续计时，当前值继续增加。如此重复，直到定时器当前值达到预设值时，定时器停止计时。

输出：

当定时器计时时间到达预设值时，输出端Q变为“1”状态(见波形D)。

复位：

当复位输入I0.1为“1”时(见波形C)，TONR被复位，它的累计时间变为0，同时输出Q变为“0”状态。
