江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 8 三相笼式异步电动机减压启动电气控制线路搭建 |
| 分项实验名称： | 实验8.1：定子绕组串接电阻降压启动接线实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会正确安装定子绕组串接电阻降压启动控制电路 学会计算串接电阻的阻值选择 |

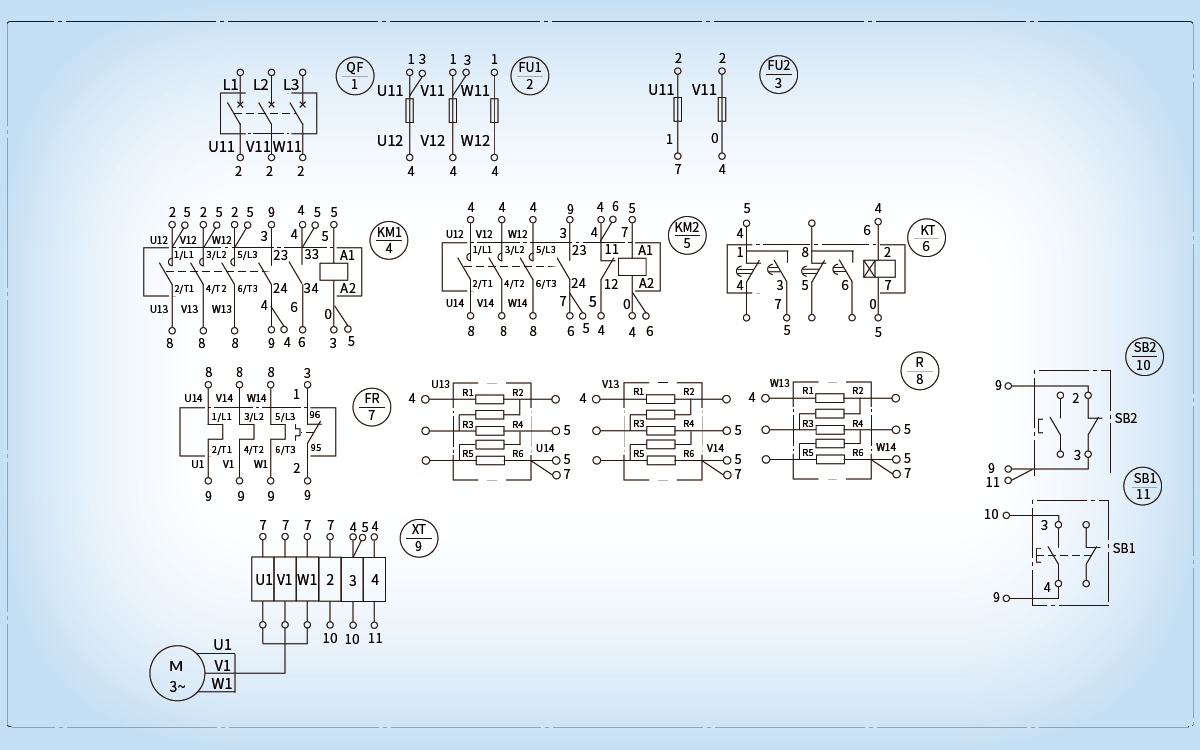

| 实验内容： | 给定电路原理图，根据已知条件计算串联电阻合适的阻值，选择元器件后搭建电路，并完成实验报告的填写 |
| 实验步骤： | 1. 阅读实验报告 2. 观察电动机铭牌，找到相应参数 3. 根据公式计算串联电阻阻值 4. 选择合适的电阻器搭建回路 5. 万用表检测后通电完成试运行 6. 填写实验报告 |
实验数据和结果：
启动电阻R的阻值可按下列公式确定：
观察电动机铭牌得知：
电动机功率为：kW，额定电流：IN=A，电压：V
Ist为未串电阻前的启动电流，一般Ist = (4~7)IN = （系数按6计算）
Ist'为串电阻后的启动电流，一般Ist' = (2~3)IN = （系数按2计算）
由以上数据算出电动机每相串接的启动电阻值为R=Ω（取小数点后一位）
由于电阻仅在启动过程接入，且启动时间很短，因此电阻功率P按照
计算得W
