江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 7 三相异步电动机自动往复循环电气控制线路 |
| 分项实验名称： | 实验7.3：自动往返控制综合实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 元器件：规格选型、安装、接线 导线：规格选择 读懂电器布置图、电气接线图 工作台自动往返控制电路完整实施过程：选型、安装、接线、检测、试运行 |
| 实验内容： | 根据电气接线图和给定的电动机规格，从仓库选配领取相应规格的元器件和导线，然后到现场按电器布置图布置元器件，再按电气接线图要求完成相应的接线，通电前需用万用表检查，完成试运行，填写实验报告 |
| 实验步骤： | 1.从仓库选配元器件和导线 2.到现场按安装元器件 3.完成所有接线工作 4.用万用表进行检测 5.通电完成试运行 6.到仓库归还未用的元器件和导线 7.填写实验报告 |
实验数据和结果：
1、电路中选用的合适的低压电器清单如下表所示，补齐表格内容（根据铭牌信息填写）
| 元器件 | 型号 | 相关规格及参数 | 领用数量 | 使用数量 | |
|---|---|---|---|---|---|
| 断路器 | 脱扣类型： | 额定电流：A | |||
| 熔断器FU1 | 选配熔体电流:A | ||||
| 熔断器FU2 | 选配熔体电流:A | ||||
| 接触器 | 线圈电压：V | ||||
| 热继电器 | 电流整定范围：至A | ||||
| 按钮 | LAY3-11 | 绿色2个，红色1个 | 5 | 3 | |
| 行程开关 | 单轮防护式自动复位 | ||||
说明：允许同型号同属性规格的元器件多领用1~2个作为备用
2、接线完成后通电运行，根据电路操作运行结果可知电路中两个行程开关的作用分别为：
（注：电动机旁指针顺时针旋转定义为正转，逆时针旋转定义为反转）
1）电路中行程开关SQ1的作用：
2）电路中行程开关SQ2的作用：
3）电路中行程开关SQ3的作用：
4）电路中行程开关SQ4的作用：

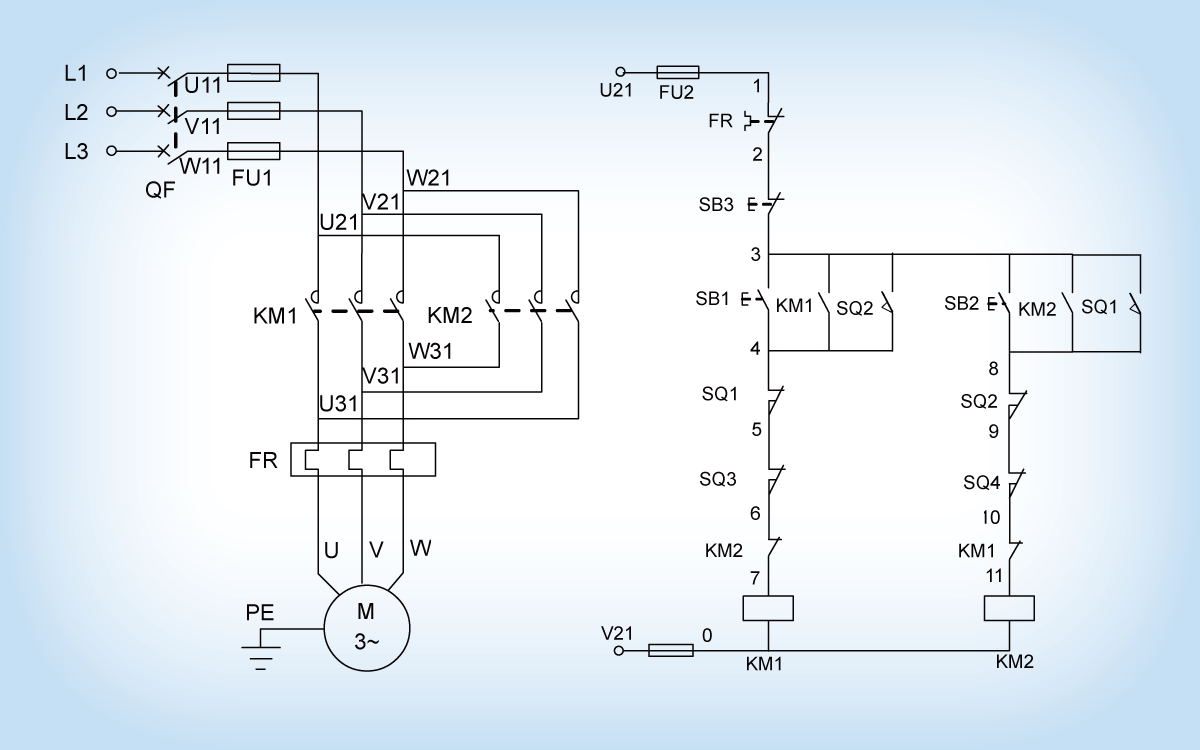

3、根据电气原理图该自动往返控制线路的控制原理，为时三相异步电动机控制的小车能够实现正确的左右自动往返运行，则下图中四个行程开关位置安装正确的为：
