江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 6 三相异步电动机限位电气控制线路 |
| 分项实验名称： | 实验6.2：电机限位接线实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会行程开关的接线 学会行程开关在控制回路中的作用，完成电机限位控制线路的搭建 |
| 实验内容： | 以电动机正反转控制实验为基础，在正反转控制回路中串入行程开关，观察行程开关在控制回路中的作用 |

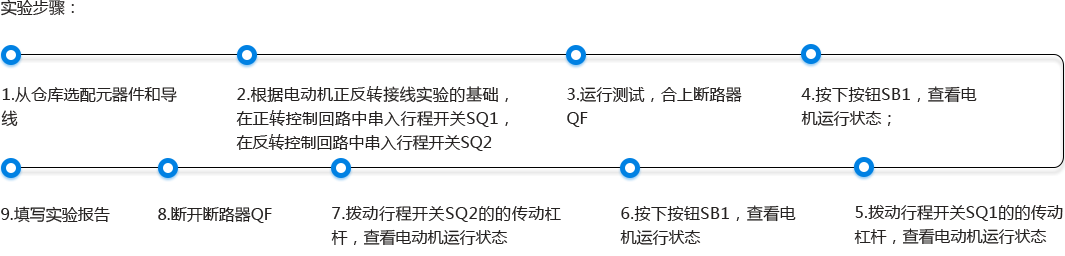

| 实验步骤： | 1. 阅读实验报告 2. 根据电动机正反转接线实验的基础，在正转控制回路中串入行程开关SQ1，在反转控制回路中串入行程开关SQ2 3. 运行测试，合上断路器QF 4. 按下按钮SB1，查看电机运行状态 5. 拨动行程开关SQ1的的传动杠杆，查看电动机运行状态 6. 按下按钮SB2，查看电机运行状态 7. 拨动行程开关SQ2的的传动杠杆，查看电动机运行状态 8. 断开断路器QF 9. 填写实验报告 |
实验数据和结果：
1、按钮的作用
| 操作按钮 | 按钮对电动机的控制作用 |
|---|---|
| 按下SB1 |
|
| 按下SB2 |
|
| 按下SB3 |
|
（注：电动机旁指针顺时针旋转定义为正转，逆时针旋转定义为反转）
2、行程开关作用
| 操作行程开关 | 压下SQ1 | 压下SQ2 |
|---|---|---|
| 行程开关对应电动机的控制作用 |
|
|
