江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 5 三相异步电动机正反转电气控制线路搭建 |
| 分项实验名称： | 实验5.3：接触器联锁控制的正反转实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会使用接触器搭建正反转自动控制电路 学会接触器搭建的自锁、互锁控制电路 |

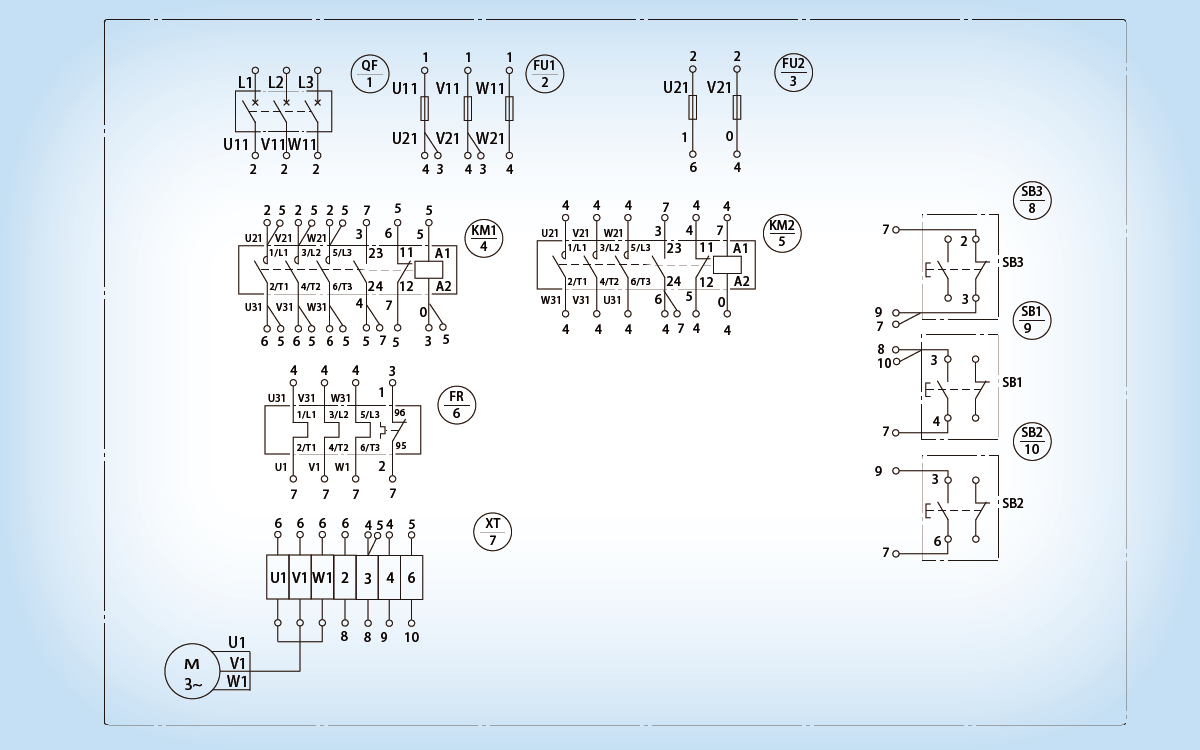

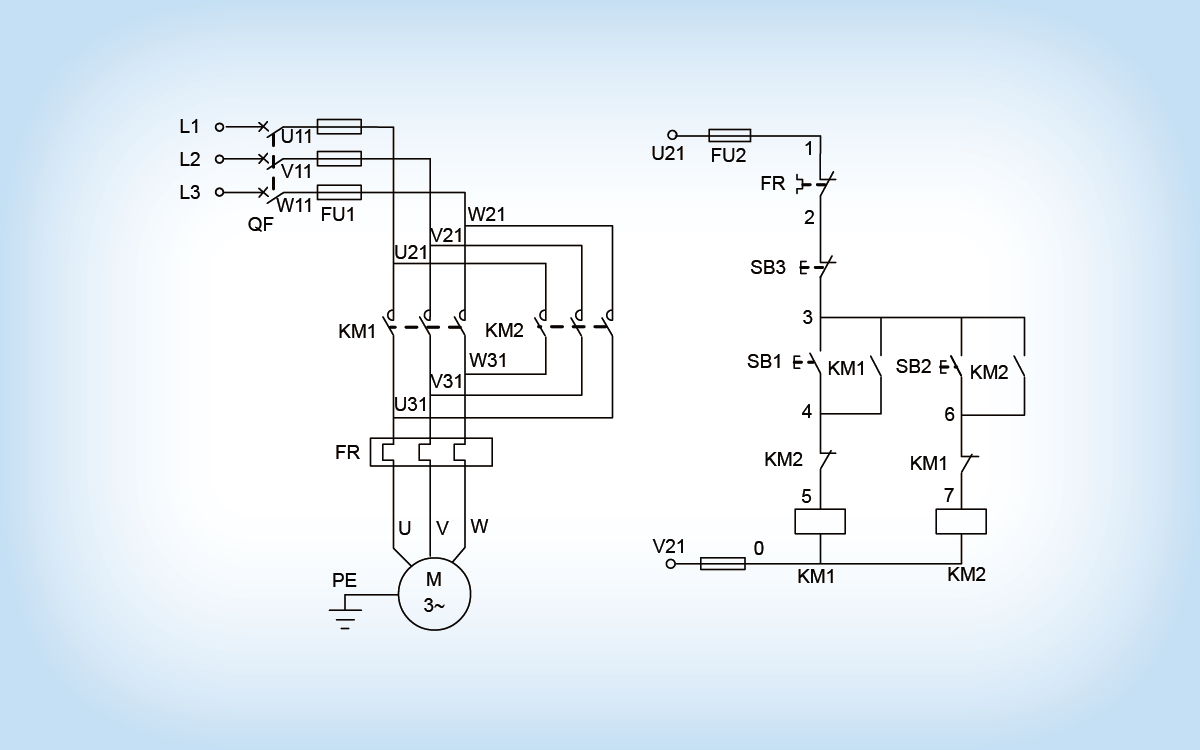

| 实验内容： | 给定部分电路，根据给定的三相异步电动机正反转电气原理图完成接触器连锁正反转电路接线实验 |
| 实验步骤： | 1. 阅读实验报告 2. 观察给定的部分电路及电气原理图 3. 完成电路接线 4. 进行试运行及电路检测 5. 填写实验报告 |
实验数据和结果：
按下按钮SB1，观察电动机：
先按下按钮SB3后，再按下按钮SB2，观察电动机：
按下SB2按钮，观察电动机：
直接按下SB1按钮，观察电动机：
