江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 4 三相异步电动机顺序电气控制线路搭建 |
| 分项实验名称： | 实验4.1 顺序控制的主电路搭建 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会顺序控制电路的主电路部分的搭建 |

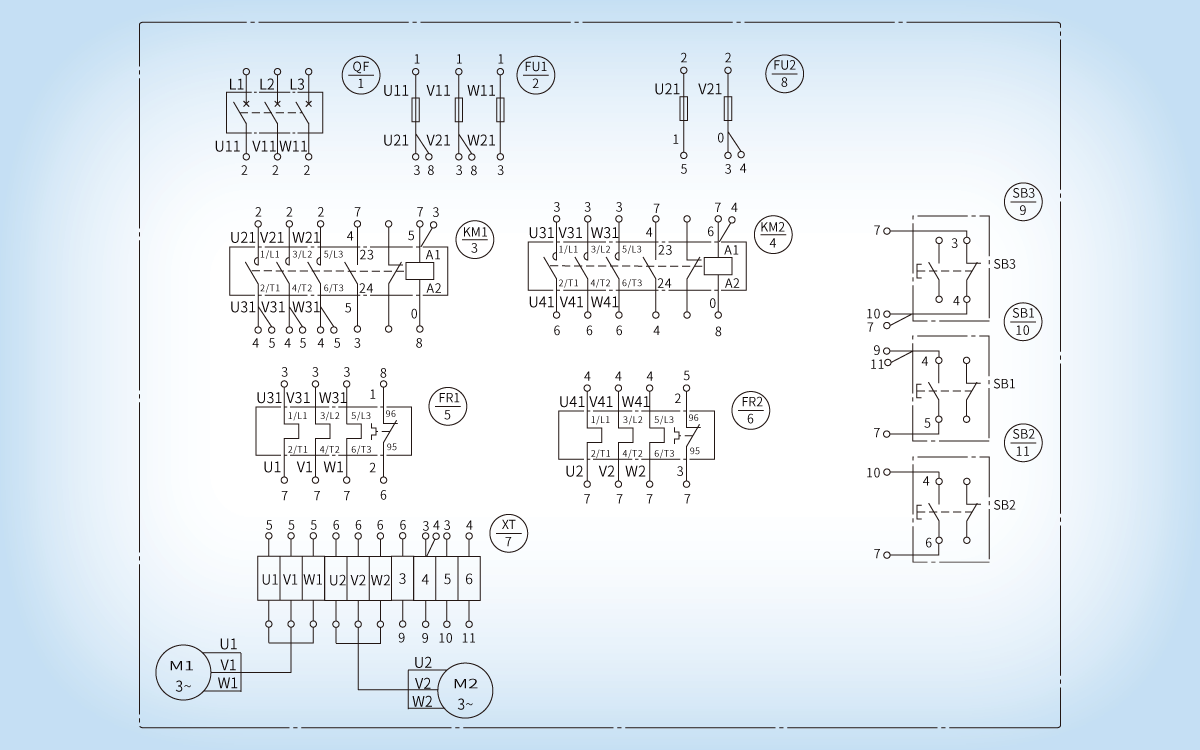

| 实验内容： | 根据给定的电气原理图和电气接线图，搭建顺序控制电路的主电路部分，并完成实验报告 |
| 实验步骤： | 1. 阅读实验报告 2. 实验装置通电 3. 按下按钮，记录实验现象和结果 4. 实验装置断电 5. 填写实验报告 |
实验数据和结果：
先按下SB1：电动机M1：
再按下SB2：电动机M2：
先按下SB2：电动机M2
再按下SB1：电动机M1：
