江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 3 三相异步电动机多点电气控制线路搭建 |
| 分项实验名称： | 实验3.2：多点电气控制回路搭建实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会对单向运行控制回路进行故障的检修 |
| 实验内容： | 给定一个有故障的控制回路，分别用电阻分阶测量法和电压分阶测量法进行故障检测，并填写实验报告 |

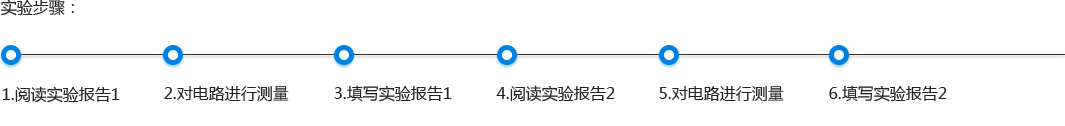

| 实验步骤： | 1. 阅读实验报告1 2. 对电路进行测量 3. 填写实验报告1 4. 阅读实验报告2 5. 对电路进行测量 6. 填写实验报告2 |
实验数据和结果：
实验报告1

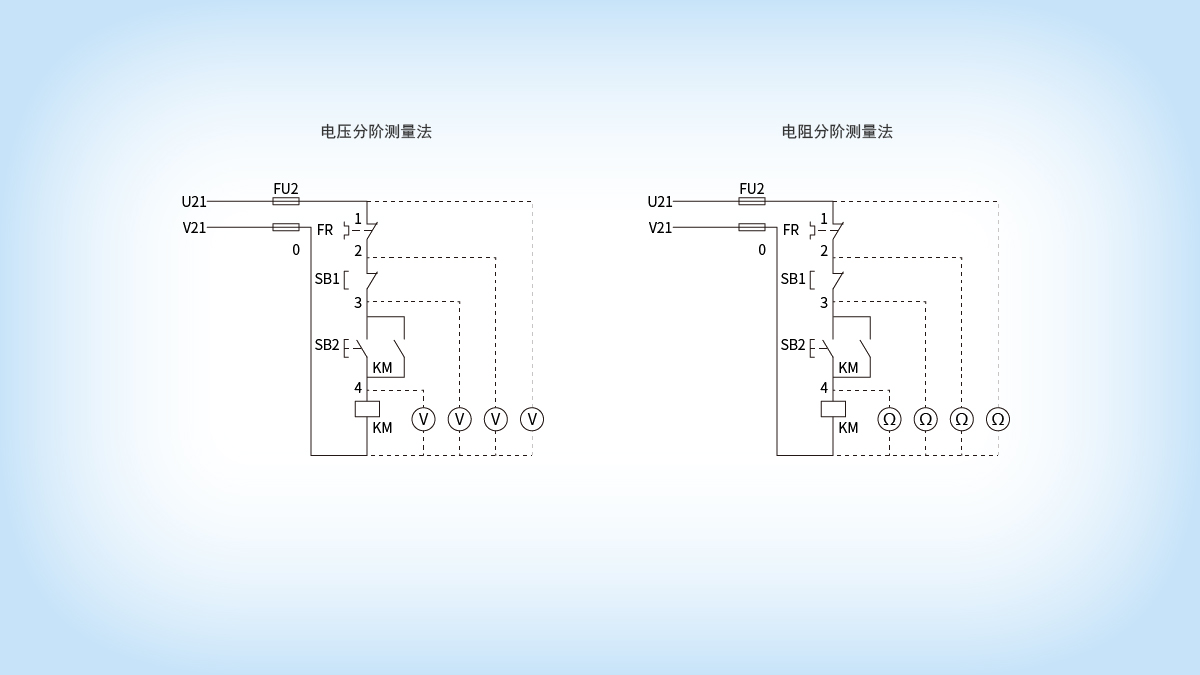

切断电路的电源，按下启动按钮SB2并保持，使用万用表R×200电阻档分别测量0-1,0-2,0-3,0-4点间的电阻，将其填入下表：
（注意：请在表格内填写数值或“无穷大”）
| 故障现象 | 测试状态 | 0-1(Ω) | 0-2(Ω) | 0-3(Ω) | 0-4(Ω) | 故障点判断 |
|---|---|---|---|---|---|---|
| 按下SB1时 KM不吸合 | 断开QF，按住SB1 |
|
实验报告2
按下启动按钮SB2并保持，使用万用表交流电压档分别测量0-1,0-2,0-3,0-4点间的电压，将其填入下表：
（注意：请在表格内填写数值或“无穷大”）
| 故障现象 | 测试状态 | 0-1(V) | 0-2(V) | 0-3(V) | 0-4(V) | 故障点判断 |
|---|---|---|---|---|---|---|
| 按下SB1时 KM不吸合 | 闭合QF，按住SB1 |
|
