江苏开放大学
学生实验报告书

课程名称: 机电传动控制
实验名称: 26 自动上料机电气控制线路搭建
分项实验名称: 实验26.3:自动上料机梯形图的搭建
学生姓名: 张三
实验日期: 2020年11月20日
实验目的: 学会上料机上料程序的编辑
实验内容: 根据给定梯形图搭建程序,调试并观察现象,填写实验报告

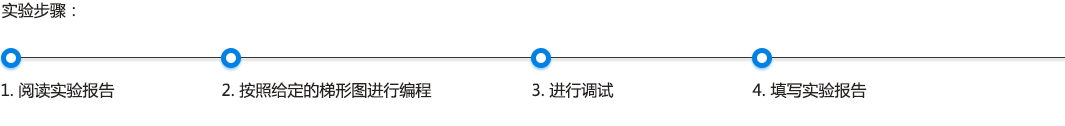

实验步骤: 1. 阅读实验报告
2. 完成梯形图的编辑
3. 进行调试
4. 填写实验报告

实验数据和结果:

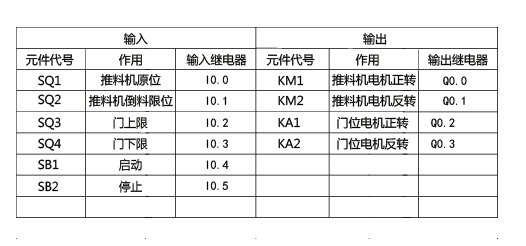

启动按钮按下后,在停止按钮没有按下的情况下,进行自锁
随后进入顺序控制中,段程序运行
在门上限位没有闭合,门位电机未反转的情况下,门位电机正转得电
在门上线闭合后,在推料机未到达倒料限位时,推料机电机正转
推料机到达倒料限位时,跳转到程序段
到达程序段S0.0后,在推料机原位限位开关没有触发的情况下,推料机电机反转
一旦推料机原位限位开关被触发,当门下限没有触发时,门位电机反转
