江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 25 钻床加工系统电气控制线路搭建 |
| 分项实验名称： | 实验25.1：夹具夹紧程序 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会在钻床加工系统单个钻头启动、下降、上升的程序 |
| 实验内容： | 根据给定梯形图搭建程序，调试并观察现象，填写实验报告 |

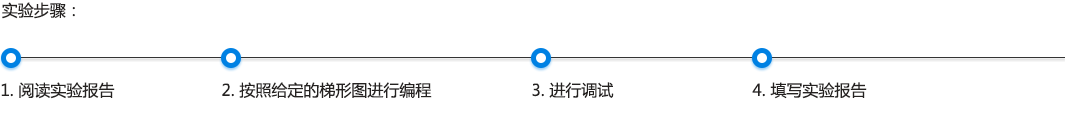

| 实验步骤： | 1. 阅读实验报告 2. 完成梯形图的编辑 3. 进行调试 4. 填写实验报告 |

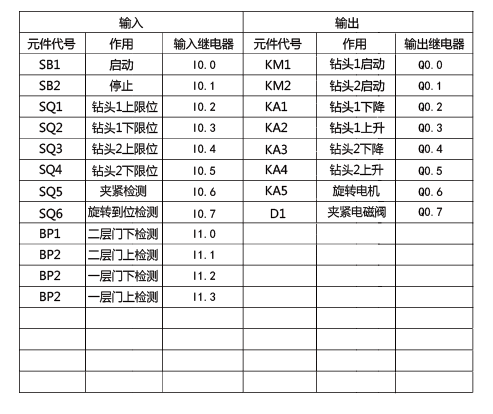

实验数据和结果：

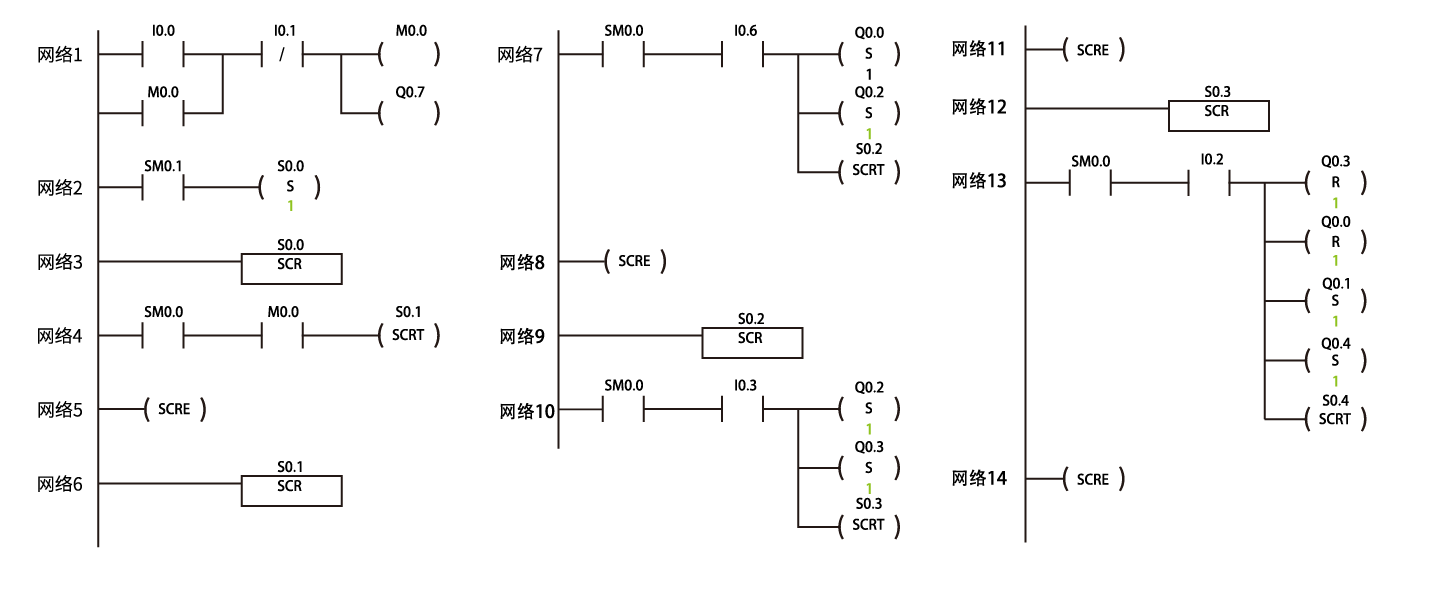

夹紧工件后开始钻孔程序：
夹紧检测得电后，和置位输出，钻头1启动并下行
下行至钻头1下限位时，下降输出复位，同时置位得电，电机上行
上行至钻头1上限位时，上升输出复位，钻头1启动复位，同时启动钻头2置位，钻头2下行置位
