首页> 机电传动控制实验训练> 实验22.3:四节传送带梯形图的搭建

登录用户:
江苏开放大学
学生实验报告书

课程名称:机电传动控制
实验名称:22 四节传动带电气控制线路搭建
分项实验名称:实验22.3:四节传送带梯形图的搭建
学生姓名:张三
实验日期:2020年11月20日
实验目的: 学会四节传送带梯形图的搭建

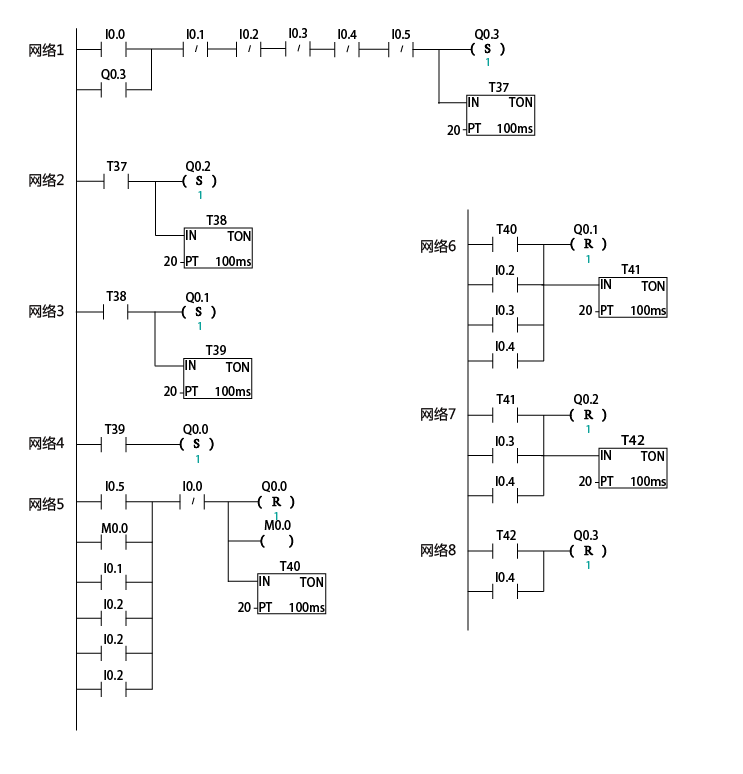

实验内容: 根据给定梯形图搭建程序,调试并观察现象,填写实验报告

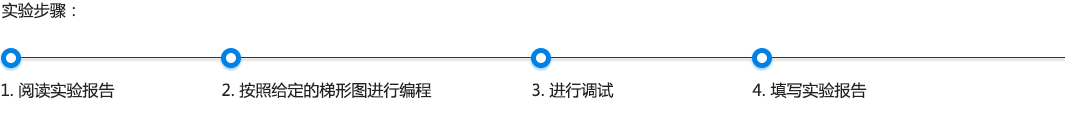

实验步骤: 1. 阅读实验报告
2. 完成梯形图的编辑
3. 进行调试
4. 填写实验报告

实验数据和结果:

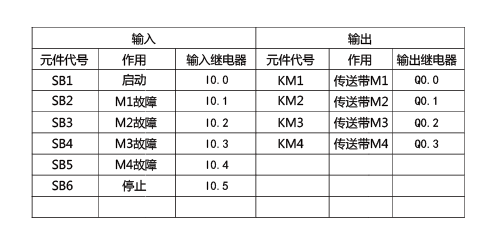

按下启动按钮I0.0后,观察Q0.0~Q0.3
首先有输出,s后有输出,s后有输出,s后有输出
按下停止按钮I0.5后,观察Q0.0~Q0.3
首先停止输出,s后停止输出,s后停止输出,s后停止输出
若电机M1故障,即I0.1有输入时:
立刻停止,s后停止输出,s后停止输出,s后停止输出
若电机M2故障,即I0.2有输入时:
立刻停止输出,s后停止输出,s后停止输出
若电机M3故障,即I0.3有输入时:
立刻停止输出,s后停止输出,s后停止输出
若电机M4故障,即I0.4有输入时:
立刻停止输出
