江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 2 三相异步电动机全压起动连续运转电气控制线路搭建 |
| 分项实验名称： | 2.2: 电动机电气自锁接线实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会电气自锁控制回路的接线 学会接触器辅助触头的接线 学会利用自锁控制回路搭建电动机连续运转电路 |

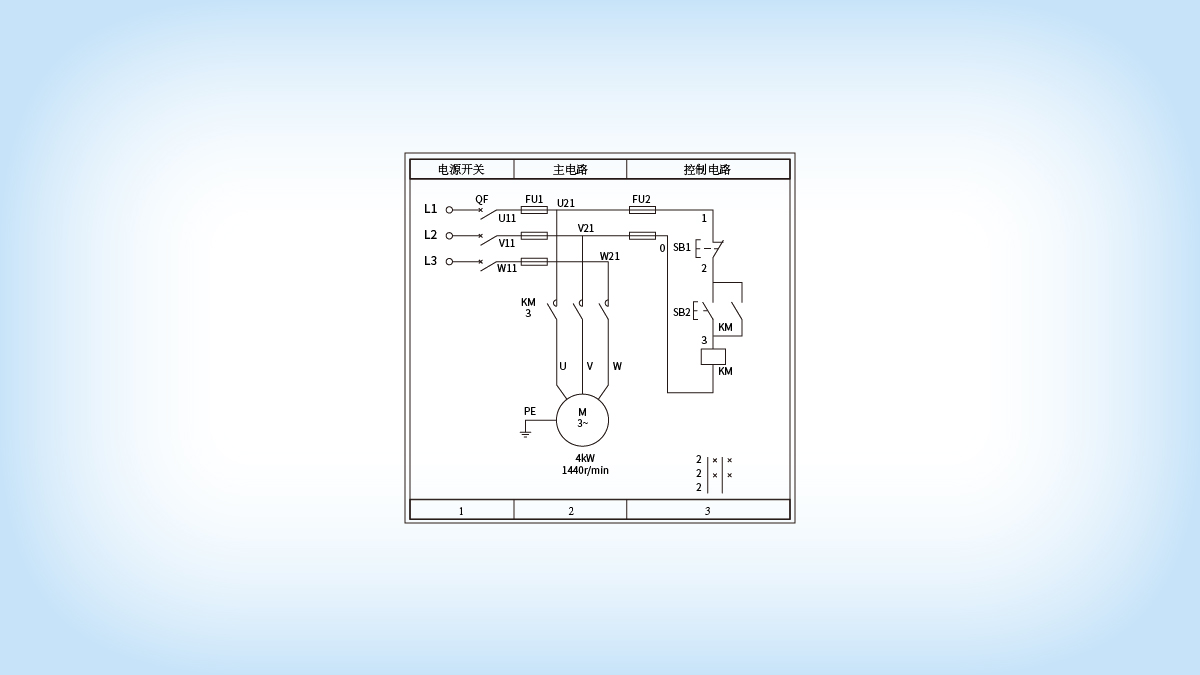

| 实验内容： | 给定电气原理图，给定已摆放好位置的元器件，要求按照电气原理图接线并检验，试运行后填写实验报告 |
| 实验步骤： | 1. 完成所有元器件的接线 2. 运用万用表对主回路进行检测 3. 通电试运行 4. 切断电源 5. 填写实验报告 |
实验数据和结果：
按下按钮SB2:
按下按钮SB1:
