江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 16 T68型卧式镗床电气控制线路搭建 |
| 分项实验名称： | 实验16.2：主轴进给速度变换控制 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会卧式镗床速度继电器的接线 学会卧式镗床变速控制线路的接线 |
| 实验内容： | 按照给定的原理图接线，按照试验报告要求实验并记录相应结果，填入实验报告中 |

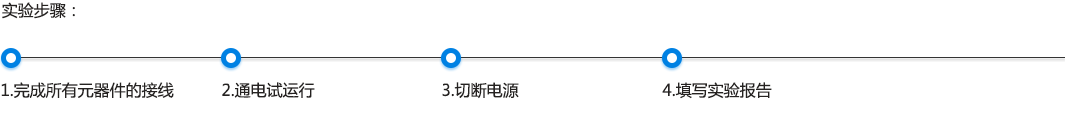

| 实验步骤： | 1. 阅读实验报告 2. 完成红线标注部分元器件的接线 3. 运用万用表对主回路进行检测 4. 通电试运行 5. 切断电源 6. 填写实验报告 |
实验数据和结果：
主轴变速原理为：
设M1原来运行在正转状态，速度继电器KS早已闭合。
将主轴变速操纵盘的操作手柄拉出，与变速手柄有机械类联系的行程开关不再受压而断开，接触器线圈和先后断电释放，电动机断电。
由于该行程开关常闭触点（区）闭合，接触器线圈和得电，电动机串接电阻R反接制动。
等速度继电器KS（区）常开触点断开，电动机停车，便可转动变速操纵盘进行变速。
变速后，将变速手柄推回原位，行程开关重新压合，接触器线圈、和得电，电动机启动，主轴以选定的速度运转。
