江苏开放大学
学生实验报告书

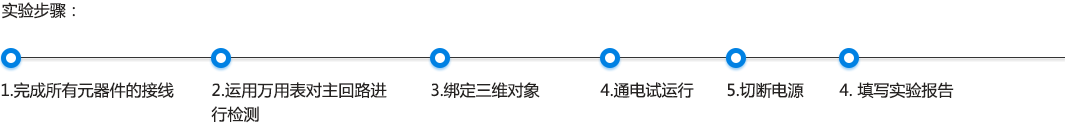

| 课程名称： | 机电传动控制 |
| 实验名称： | 16 T68型卧式镗床电气控制线路搭建 |
| 分项实验名称： | 实验16.1: 主轴电动机控制 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会卧式镗床主轴电动机高速、低速主回路的接线 学会卧式镗床主轴电动机正转、反转控制回路的接线 |
| 实验内容： | 按照给定的原理图接线，按照试验报告要求实验并记录相应结果，填入实验报告中 |
| 实验步骤： | 1. 阅读实验报告 2. 完成红线标注部分元器件的接线 3. 运用万用表对主回路进行检测 4. 通电试运行 5. 切断电源 6. 填写实验报告 |
实验数据和结果：
机器开启后，380V交流电通过变压器变压为V交流电供控制回路使用。
主轴电动机采用正反转控制，当需要主轴正转启动时，按下按钮，使继电器线圈得电，其常开触点 （区）闭合。
接触器线圈得电（此时位置开关和已被操纵手柄压合），其主触点闭合，常开辅助触点（区）闭合，接触器线圈得电，其主触点闭合，接通电源。
同时其常开触点（区）闭合，接触器线圈得电，其主触点闭合，电动机M1接成 起动。
