江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 14 Z3040摇臂钻床电气控制线路搭建 |
| 分项实验名称： | 实验14.2 主轴箱与立柱松开/夹紧控制 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会摇臂钻床主轴箱与立柱松开/夹紧控制回路的接线 学会摇臂钻床液压泵电动机主回路的接线 |
| 实验内容： | 按照给定的原理图接线，按照试验报告要求实验并记录相应结果，填入实验报告中 |

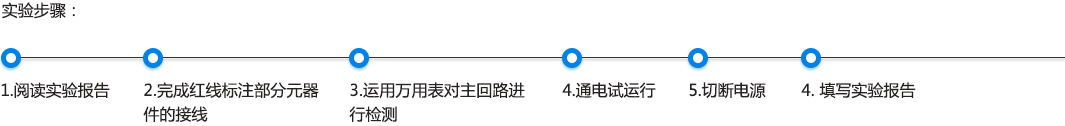

| 实验步骤： | 1. 阅读实验报告 2. 完成红线标注部分元器件的接线 3. 运用万用表对主回路进行检测 4. 通电试运行 5. 切断电源 6. 填写实验报告 |
实验数据和结果：
当需要主轴箱和立柱松开时，按下松开按钮，接触器得电吸合，液压泵电动机正转，提供正向压力油，推动夹紧机构实现主轴箱和立柱夹紧， 放松。
同时在松开时复位行程开关SQ4，使松开信号灯亮起。
当需要主轴箱和立柱夹紧时，按下夹紧按钮，接触器得电吸合，液压泵电动机正转，提供正向压力油，推动夹紧机构实现主轴箱和立柱夹紧， 放松。
同时在松开时压动行程开关SQ4，使夹紧信号灯亮起。
