江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 8 三相笼式异步电动机减压启动电气控制线路搭建 |
| 分项实验名称： | 实验8.2：自耦变压器降压启动接线实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会自耦变压器的接线 学会正确搭建自耦变压器降压启动控制电路 |

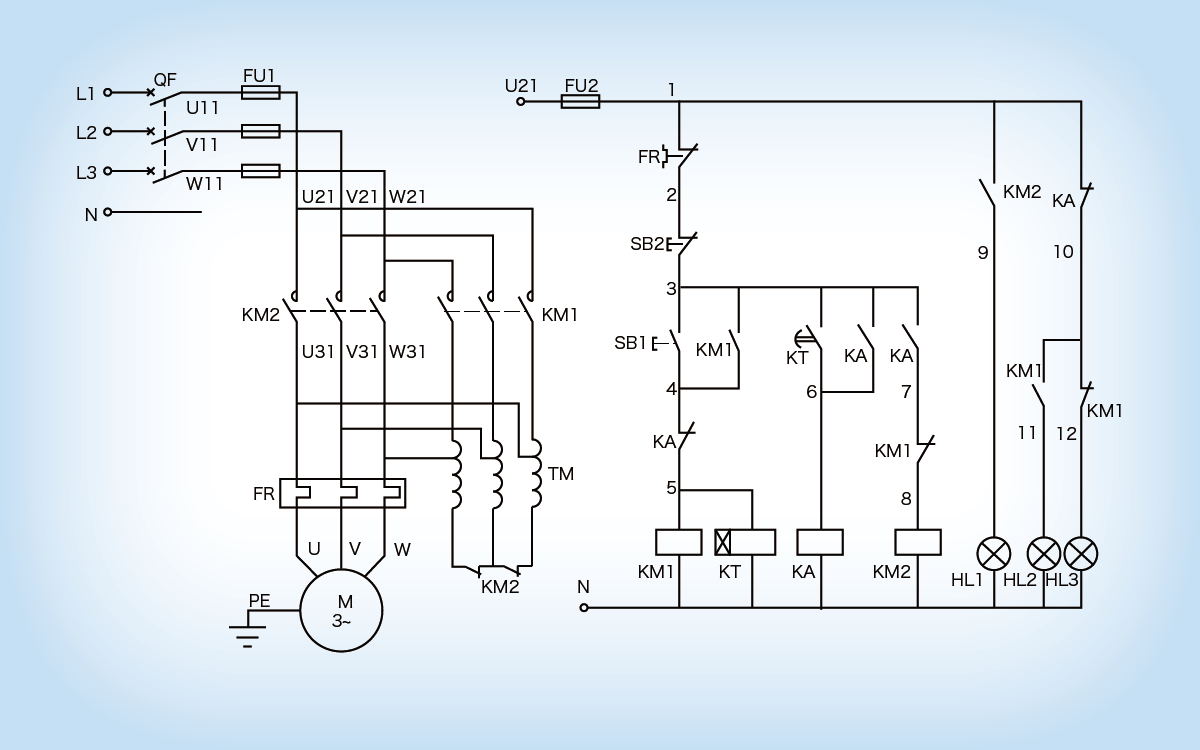

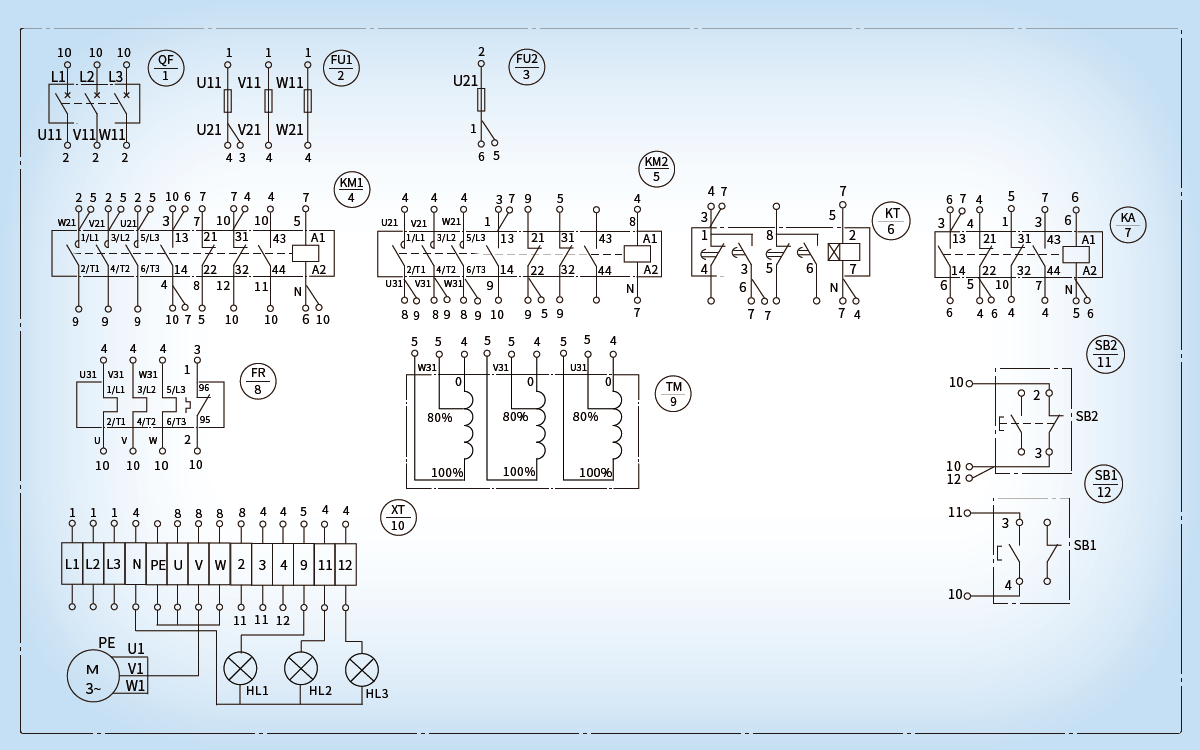

| 实验内容： | 给定元器件及电路原理图，根据给定的电路原理图搭建电路，并完成实验报告的填写 |
| 实验步骤： | 1. 阅读实验报告 2. 阅读电路原理图 3. 完成所有元器件的接线 4. 检查电路后通电试运行 5. 切断电源 6. 填写实验报告 |
实验数据和结果：
