江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 19 升降梯-按钮开关电气控制线路搭建 |
| 分项实验名称： | 实验19.4：液体混合装置综合实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |

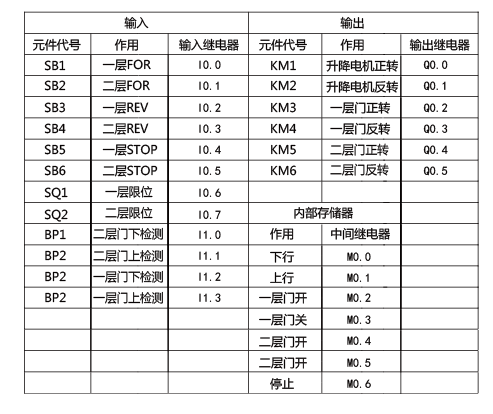

| 实验目的： | 学会升降梯-按钮开关电气控制接线 学会根据PLC的I/O表选择元器件数量并搭建电路 |
| 实验内容： | 给定PLC的I/O表及其定义，根据材料搭建电路，并验证搭建的电路是否能够正常运行 |
| 实验步骤： | 1. 阅读实验报告 2. 观察I/O地址分配表及PLC控制系统硬件接线图 3. 完成外部电路的搭建 4. 绑定三维对象 5. 进行调试 6. 填写实验报告 |
实验数据和结果：
接通电源，合上断路器QF后：
按下SB3，电梯
，到达限位后，
打开。
再按下SB1或SB4，
关闭，电梯
，到达限位后，
打开，结束本次操作。
按下SB4，电梯
，到达限位后，
打开。
再按下SB1或SB4，
关闭，电梯
，到达限位后，
打开，结束本次操作。
