实训名称 | 电磁换向阀实现的双作用气缸换向回路装调训练 |
| 实训内容 | 根据所提供电磁换向阀实现的双作用气缸回路图，正确的选取气动元件，完成气动回路和电路的安装及调试。 | |
| 实训目标 |
1. 认识二位五通电磁换向阀，了解它的结构，并会识别、安装及使用。
2. 认识按钮、电磁阀线圈、中间继电器等电气控制元件，知道它们的结构、符号和型号，并会识别、安装及使用。 3. 识读电磁换向阀实现的双作用气缸换向回路，理解其控制回路的动作过程。 4. 会根据电磁换向阀实现的双作用气缸换向回路图正确的选取气动元件，完成气动回路的安装及调试。 |

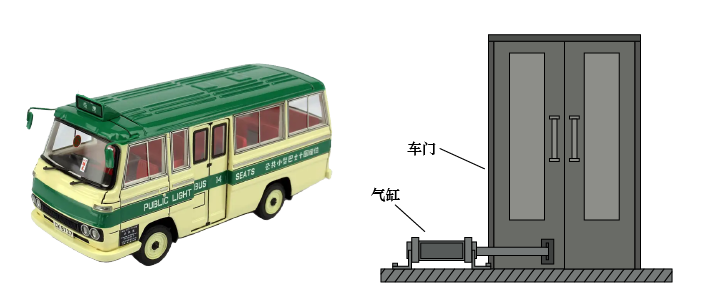

某客车车门结构示意图如下，主要由气缸、车门等组成，它是利用压缩空气驱动气缸，带动车门的轴向左或右转动，从而实现车门的开和关。客车驾驶位侧有两个按钮开关，分别为车门开和车门关，驾驶员通过这两个按钮控制客车门的开与关。
训练要求：技术资料中提供了该客车门控制的回路图，根据控制回路图完成气动元器件的选择、安装，气动回路和电路的连接及运行调试。
气动元件清点：施工现场已经提供气动回路的气源及气源处理装置、气动辅助元件、双作用气缸及电气控制元件，现需要根据技术资料中所提供的气动回路图从仓库中领取回路所需的控制元件（换向阀）。
元件安装：将仓库中所领取的气动元件安装布局至仿真界面中，并将安装后的元器件名称修改为气动回路图中所示的名称，回路中换向阀需进行接口配置为其装配上管接头或消音器。

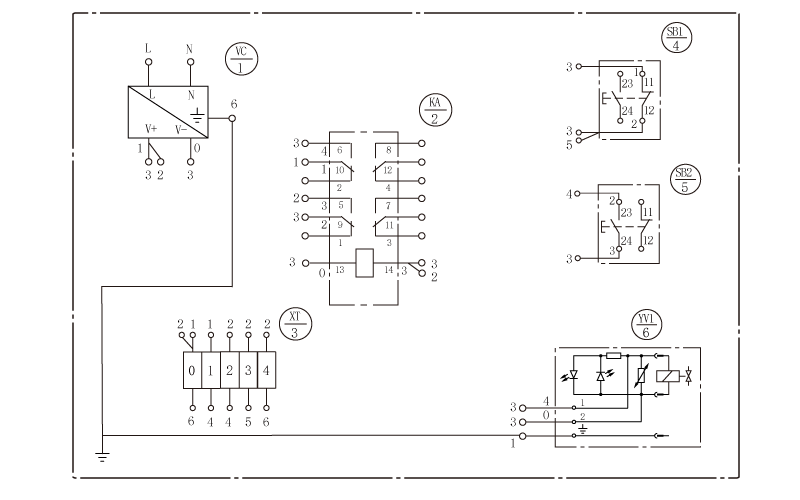

回路连接：根据回路图完成所需气动管道和电路的连接。
回路调试：检查气动回路和电路连接的正确性，检查完成后进行气动回路的调试，具体调试步骤如下：
1. 先打开空气压缩机电源开关，再打开空气压缩机放气开关，使压缩空气进入三联件。
2. 解锁三联件调压手柄后旋转，将气压调整至 0.4~0.5MPA 给系统供气，调整完成后再将三联件调压手柄锁住。
3. 先按下电磁换向阀的手动销，进行气动回路的调试。
4. 气动回路调试无误后，再操作系统中的按钮开关进行调试。
5. 调试结束后将三联件压力调至 0 停止给系统供气，先关闭空压机的放气开关，再关闭空压机的电源开关，最后将实训系统装置断电。
现场清理：设备调试完毕，要求操作者清点工具器件、归类整理，并清扫现场卫生。
仿真窗口中元件的仿真操作方法可通过查看元件铭牌熟悉了解。
| 实训名称： | 电磁换向阀实现的双作用气缸换向回路装调训练 |
| 学生姓名： | |
| 实训日期： | |
| 实训目标： | 1. 认识二位五通电磁换向阀，了解它的结构，并会识别、安装及使用。 2. 认识按钮、电磁阀线圈、中间继电器等电气控制元件，知道它们的结构、符号和型号，并会识别、安装及使用。 3. 识读电磁换向阀实现的双作用气缸换向回路，理解其控制回路的动作过程。 4. 会根据电磁换向阀实现的双作用气缸换向回路图正确的选取气动元件，完成气动回路的安装及调试。 |
| 实训内容： | 根据所提供电磁换向阀实现的双作用气缸回路图，正确的选取气动元件，完成气动回路和电路的安装及调试。 |

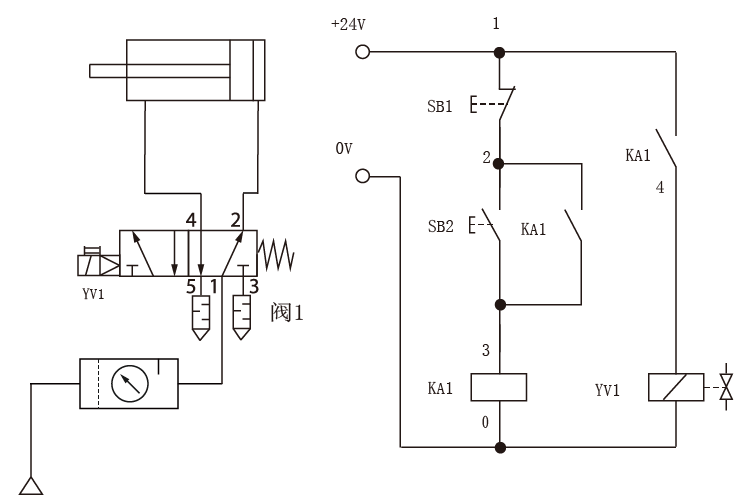

| 技术资料： | 电磁换向阀实现的双作用气缸换向回路图 |
实训数据和结果：
