实训现场已有380V三相交流电源一个、DZ47-32/3P D20 380V低压断路器一个，主回路熔断器RT28-32X（配16A熔体）三个，LAY3按钮开关一个， Y112M-4（380V 8.8A 4kW 1400r/min）三相异步电动机一个，根据下面技术资料中所提供的单向点动控制线路电气原理图和三相异步电动机的型号规格在仓库中选择电路中好需要的元器件型号及数量，再根据所提供的电气接线图完成线路的安装调试。
根据任务要求中电动机的型号规格及技术资料中的电气原理图从元器件仓库中选择该任务所需的控制回路的熔断器（FU2）和交流接触器（KM）的型号规格及数量。

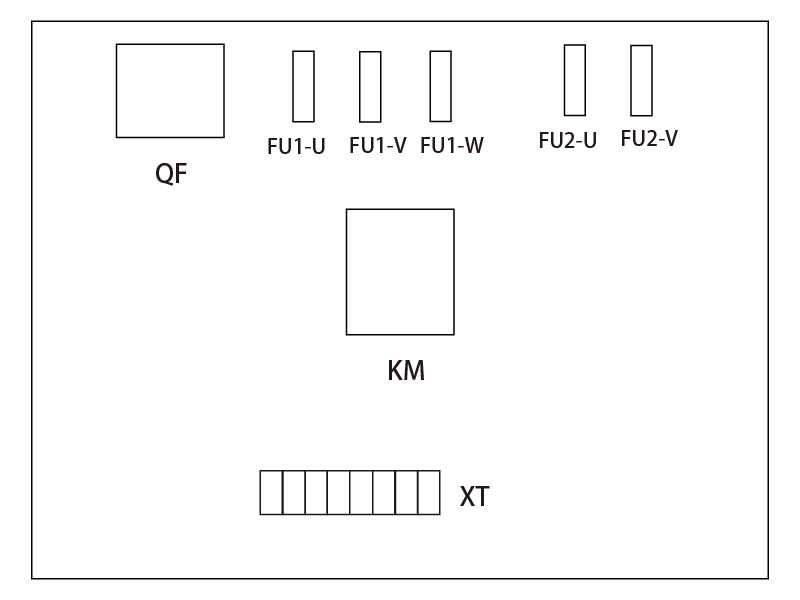

元件安装：在下面仿真界面中根据技术资料中的电器布局图完成该任务所缺元器件的安装，并根据布局图将元器件名称修改为正确的符号名称。

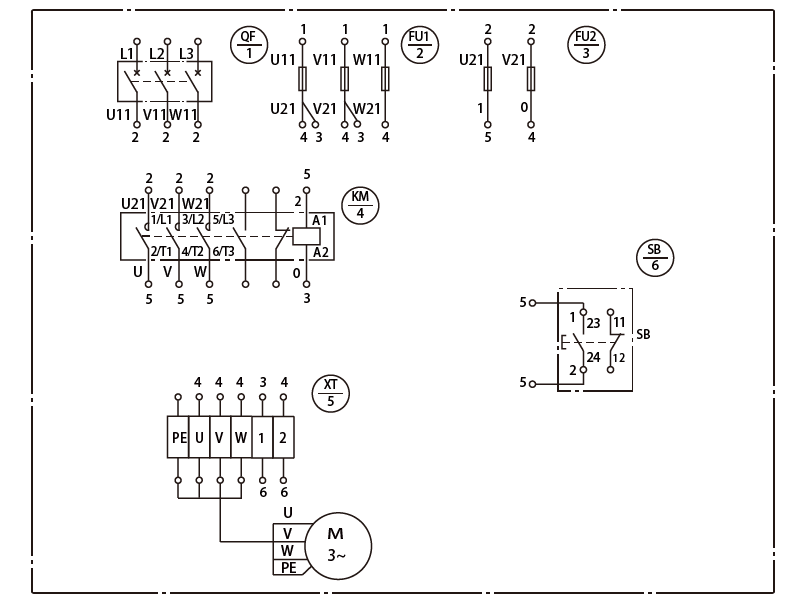

线路连接：在下面仿真界面中根据技术资料中的电气接线图完成线路的连接，接线规范要求：主回路使用BV 1.5mm²的黄、绿、红三种颜色导线（U相黄色、V相绿色、W相红色）。
线路检测：元器件安装和线路连接完成后，在仿真界面中用万用表检查线路是否存在断路及短路情况。
通电试车：线路检查完成后，在仿真界面中进行通电试车，具体调试步骤如下：
1. 合上QF，接通电源，持续按住按钮SB，持续时间为5S以上，观察电动机是否正常起动运行。
2. 松开按钮SB，观察电动机是否能够停止。
清场断电：通电试车完成后，断开低压断路器QF，切断三相电源。
| 实训名称： | 三相异步电动机单向点动控制电路装调 |
| 学生姓名： | |
| 实训日期： | |
| 实训目的： | 1. 熟悉三相异步电动机单向点动控制电路的控制过程 2. 掌握三相异步电动机单向点动控制电路的接线技能 3. 了解各控制元器件的工作原理、构造及选用 |
| 实训内容： | 根据给定的电动机型号规格选择合适的元器件完成安装，根据给定的电气接线图完成三相异步电动机单向点动控制电路的连接及调试运行。 |

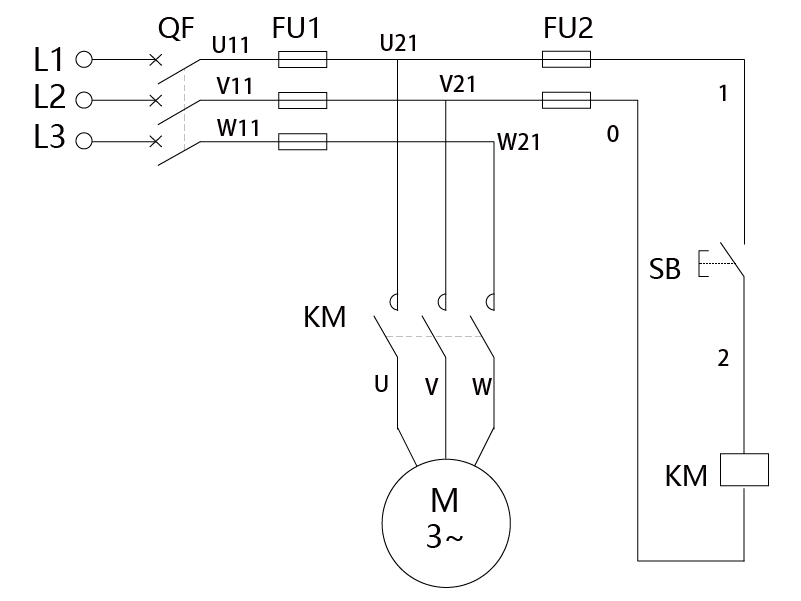

| 技术资料： | 三相异步电动机单向点动控制电路电气原理和接线图 |
实训数据和结果：
万用表调至200Ω档位，断开QF，用手按下KM可动部分测量电阻
U11-U 电阻值：Ω； V11-V电阻值：Ω； W11-W电阻值：Ω
