有四台电动机M1、M2、M3和M4，按下启动按钮SB1, 电动机按M1、M2、M3、M4的顺序启动，电动机的启动时间间隔为2s。
按下停止按钮SB2，电动机按M4、M3、M2、M1逆序停止，停止时间间隔为2s。
1. 按下启动按钮SB1后，四台电动机全部启动至少持续3s,确保电动机运转正常。
2. 按下停止按钮SB2后，四台电动机全部停止至少保持3s，确保无异常发生。
技术要求

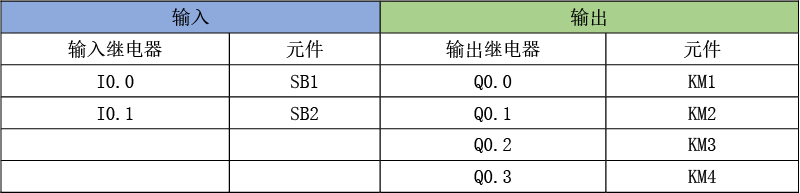

元件作用
SB1：系统启动；按钮开关
SB2：系统停止；按钮开关
KM1：驱动电机M1运转；接触器
KM2：驱动电机M2运转；接触器
KM3：驱动电机M3运转；接触器
KM4：驱动电机M4运转；接触器
1. 编程：鼠标双击右侧的指令列表中的指令，可添加指令；鼠标左键双击指令的??.?，并回车，可修改变量名称；
2. 调试：点击图标栏的
，双击程序中“变量名称”
，可将该输入地址强制1；
3. 下载：点击编程界面右上角的“程序下载”
，可将程序下载到PLC；
4. 点击仿真界面右上角的“开始运行”按钮；
5. 点击断路器蓝色手柄区域，进行上电；
6. 鼠标左键按住按钮的绿色区域，松开鼠标即可复位按钮。
技术要求
元件作用
SB1：系统启动；按钮开关
SB2：系统停止；按钮开关
KM1：驱动电机M1运转；接触器
KM2：驱动电机M2运转；接触器
KM3：驱动电机M3运转；接触器
KM4：驱动电机M4运转；接触器
| 实训名称： | 四台电机顺起逆停控制程序编写 |
| 学生姓名： | |
| 实训日期： | |
| 任务目标： | 学会使用多个定时器组合使用的方法 |
| 任务要求： |
有四台电动机M1、M2、M3和M4，按下启动按钮SB1, 电动机按M1、M2、M3、M4的顺序启动，电动机的启动时间间隔为2s。 按下停止按钮SB2，电动机按M4、M3、M2、M1逆序停止，停止时间间隔为2s。 调试要求： 1. 按下启动按钮SB1后，四台电动机全部启动至少持续3s,确保电动机运转正常。 2. 按下停止按钮SB2后，四台电动机全部停止至少保持3s，确保无异常发生。 |
| 技术资料： |
SB1：系统启动；按钮开关； SB2：系统停止；按钮开关； KM1：驱动电机M1运转；接触器； KM2：驱动电机M2运转；接触器； KM3：驱动电机M3运转；接触器； KM4：驱动电机M4运转；接触器。 |
实训数据和结果：
